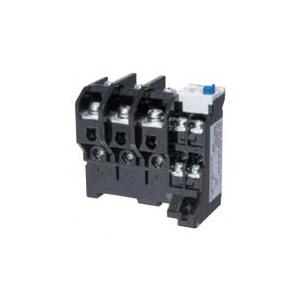

三菱電機 サーマルリレー TH-T65 29A（24〜34A）

※発送情報日は、メーカー在庫確認後のため、実際の発送日とは異なる場合がございます。
　納期につきましてはお問い合わせください。

※写真は代表例です
形名: TH-T65-29A
ヒータ呼び(A): 29A(24〜34)
消費電力[VA/素子]最小/最大整定時] 2.4/5.5
端子ねじサイズ: M6
圧着端子サイズ:5.5-6〜22-6
接点構成:1a1b
開放熱電流 Ith [A]： 5
定格使用電流[A] AC-15級(交流電磁接触器コイルの開閉)a接点/b接点
・AC24V 2(0.5)/2(0.5)
・AC120V 2(0.5)/2(0.5)
・AC240V 1(0.5)/1(0.5)
・AC550V 0.5(0.5)/1(0.5)
DC-13級(直流電磁接触器コイルの開閉)a接点/b接点
・DC24V 1(0.3)
・DC110V 0.2(0.2)
・DC220V 0.1(0.1)
最小適用負荷レベル 20V 5mA
端子ねじサイズ: M4
端子に適合する電線サイズ：電線サイズ[mm2] Φ1.6、1.25〜2
端子に適合する圧着端子サイズ 1.25-4〜2-4、5.5-S4
組合せる電磁接触器のフレーム： T65、T80、T100
単体取付け：可
端子カバー：標準端子カバー なし
配線合理化端子機能 なし
使用条件： 周囲温度[℃] -10〜+40℃（基準は20℃、盤内最高温度55℃）
周波数[Hz] 0(DC)〜400
