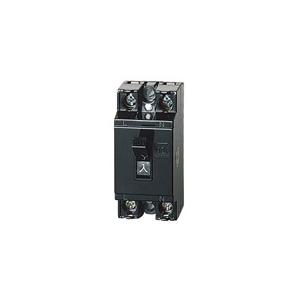

パナソニック BS1113 安全ブレーカHB型 2P1E 30A

種類
安全ブレーカ

型名
HB型

フレーム
30AF

極数素子数
2P1E

定格電流
30A

定格電圧・遮断容量
AC100V 1.5kA

引外し方式
熱動式

外形寸法(mm)
H70×W32×D36(ハンドル含む 55.5)

質量
0.07kg

【仕様】●メーカー:パナソニック●型番:BS1113●商品名:安全ブレーカ●電灯・分岐用●型名:HB-1E●フレーム:30AF●極数素子数:2P1E●定格電流(A):30●定格電圧(V):AC100●遮断容量(kA):1.5●過電流引外し方式:熱動式●外形寸法(mm):H70×W32×D36(ハンドル含む 55.5)●質量(kg):0.07●端子仕様:ソルダーレス当て金付端子・接続可能電線:φ1.6〜2.6、5.5〜8㎟・締付トルク(N・m):1.6〜2.0※機器用電線など、細いより線を使用する場合は、棒圧着端子をご使用ください。(WV2500:1.25〜2.0㎟、WV2501:2.0〜3.5㎟)【ご注意】※逆接続可能です。※使用する電線は、定格電流値に合った適合電線サイズを選定してください。※一般分岐回路には20Aを、30Aは高容量専用回路にご使用ください。15A以下は機器保護用として、機器の特性(定常電流、突入電力)を考慮いただきご使用ください。※ブレーカがトリップしたとき、ハンドルはOFF位置まで戻ります。※コンパクト21シリーズには、安全ブレーカHB型は搭載できません。※取り付けには電気工事士の資格をもつ方の工事が必要となります。

極数素子数:2P1E
定格・遮断容量(syc):AC100V 30A・1.5kA
端子仕様:ソルダーレス当て金付端子5.5~8平方mm 直径1.6~2.6 (締付トルク1.6~2.0N・m{16.3~20.4kgh・cm})
過電流引き外し方式:熱動式
