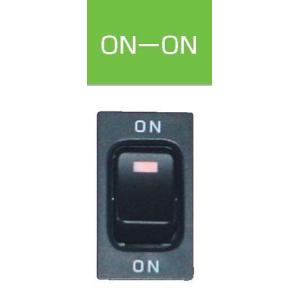

JB キャブ内スイッチ 日野デュトロ(2011年〜)用 ON-ON JB-5708

寸法//横：24.5×縦：42.4mm
寸法図//画像よりご確認下さい
配線例//画像よりご確認下さい　
仕様//定格：DC24V10A、日野デュトロ(2011年〜)用

○接続には、こちらのハーネスとリレーをお使い下さい。
6148270　キャブ内スイッチ用ハーネス 4本線 JB-503
5450309　汎用リレー ACA1223(DC24V)

【仕様詳細】
定格：DC24V-10A
接触抵抗：初期値20mΩ以下（コードを含まない）
絶縁抵抗：DC500Vにて10MΩ以上
耐電圧：AC500Vにて1分間耐える事
操作荷重：0.7±0.3Kg・f
使用電圧範囲：DC22〜DC28V
使用温度範囲：-20℃〜60℃
※ELV対応品

【取付け上の注意】
●キャブ内スイッチには必ずリレーを使用して下さい。
●コイル負荷（容量の大きなモーター、ソレノイド、コイル、クラッチ等）が掛からないようにして下さい。
