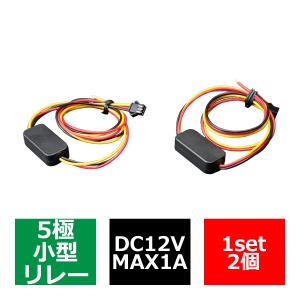

小型 5極 リレー 2個セット 汎用 スキャナーセキュリティー

■商品コード
　PZ017

■商品タイトル
　小型 汎用 5極 リレー

■対応電圧
　DC12V　（最大定格１Aまで）

■数量
　２個セット

■ユニット部サイズ
　40mm x 20mm x 10mm（高さ）

■防水機能
　防水機能はなし
　ユニットの継ぎ目などに防水処理をしてご使用ください。

■注意事項
　取り付けに関してはサポートを行っておりません。

■特徴
　小型の汎用５極リレーです。

　スキャナーセキュリティーやLEDデイライトの消灯に役に立ちます。

■配線と動作
　※コネクターが付いている側が出力です。

　・赤線：IN-A、OUT-A
　・黄線：IN-B、OUT-B
　・黒線：IN-アース、OUTアース

　IN-A:12V、IN-B：0V→OUT-A：12V、OUT-B:0V
　IN-A:12V、IN-B：12V→OUT-A：0V、OUT-B:12V
　IN-A:0V、IN-B：12V→OUT-A：0V、OUT-B:0V（この条件ではリレーが動作しません。）
