オープンバレル ギボシ ギボシ端子 ターミナル 端子

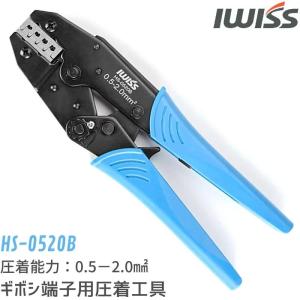

製品概要 アイウィス社ギボシ端子用圧着工具になります。 HS-03Bシリーズと異なり、1.0sq以下の細い配線に対応可能な、芯線と被覆を同時に圧着タイプです
圧着能力 0.5mm2〜2.0mm2 (AWG20-14)
全長 230mm
重量 600g
対応端子 JSTギボシ端子、矢崎ギボシ端子、エーモン平型ギボシ端子#250・#187、ダイナミックコネクタD-3000シリーズD-3コンタクト3Lに対応。（＊ギボシ端子・平形端子には1.0sq以上の配線をご使用してください）。
圧着ダイス 0.5sq／0.75sq／1.5sq／2.0sq
特徴 ●ラチェット機能
ラチェット機構とテコの力でより一層強力・確実に圧着。
●ラチェット緊急解除
被覆ごと噛んで端子が抜けない場合がありますが、ハンドルの付け根に小さなナットをドライバー等で回すとロックを解除することができます。
●柄幅が狭く使いやすい
閉じた時約50mmとハンディで使いやすい。滑りにくいハンドルなので、連続作業にも疲れません。
●材質へのこだわり
機械機構用合金が使用される為、確実かつスピーティーな圧着を実現。ダイス表面のばり・返し抜き処理がされており圧着後に端子とくっ付くことが少なく抜けやすい。
