圧着工具 圧着ペンチ ギボシ 端子 自動車 コネクター

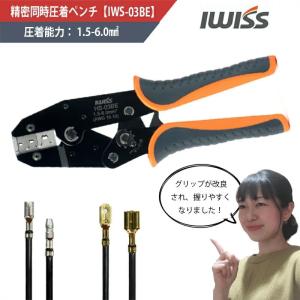

型番 IWS-03BE(旧HS-03BE)
商品概要 ギボシ端子用精密同時圧着ペンチ
EDM加工のダイスで圧着後のくっ付きが少なく、厚みあるギボシ丸型にも使用可能。
芯線と被覆を同時に圧着タイプであるため個別タイプより利便性が高いと言われております。
全長 230mm
重量 600g
対応端子 ・ギボシ端子
・ファストン端子
・オープンパレル端子
用途 エーモン社丸型ギボシ端子、平型ギボシ端子#250・#187、ファストン端子#250・#187シリーズ等のオープンバレル端子を圧着
圧着ダイス ・1.0sq〜1.5sq
・2.0sq〜2.5sq
・4.0sq〜6.0sq

※注意：本圧着ペンチIWS-03BEは線径 0.5sq、0.75sq、0.85sqの圧着に使用できません。
0.5sq-1.0sqの配線には圧着機HS-0520Bをご検討ください。
圧着能力 1.0-6.0mm2(AWG23-10) ＊注：mm2≒sq
特徴 ・芯線と被覆同時圧着
・ラチェット機構
・ラチェット緊急解除
モデルチェンジ グリップのデザインが変更しました(2021年)
握りやすく滑らないハンドルグリップにモデルチェンジしました。
カラー：ブル → オレンジ/グレー
