NK102 高輝度ライトユニット タイプ２

KATO製の E259系 287系 683系8000番台などに対応する高輝度ライトユニット（ライト基板）１個です。
4683G クロ682ライトユニットに対応しています。
上側　白色LED
下側　赤色LED

交換方法
https://create-kobo.com/manual/nk101-manual/

このライトユニットは、コンデンサとCRD(定電流ダイオード)を実装することで、PWM出力のコントローラを使用した時に製品よりも小ボリュームの位置から明るく点灯します。

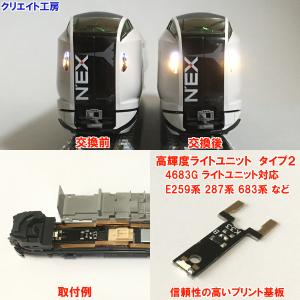

写真の点灯例は、TOMIX N-1001-CLを使用し、ボリューム位置をMAXの約1/8にした時の状態です。
ボリュームがMAXに近くなると、製品との明るさの差は小さくなります。

電圧可変式のコントローラを使用した場合は、製品との明るさの違いが出ません。

製品よりも明るく光るコントローラ
KATO KM-1 + KC-1
KATO ハイパーDX
KATO スタンダードSX
TOMIX N-1000-CL
TOMIX N-1001-CL
TOMIX N-600

明るさの違いが出ないコントローラ
KATO スタンダード
KATO スタンダード S
TOMIX N-400
TOMIX DXパワーユニット
その他、電圧可変式のコントローラ

使用できないコントローラ（ブレーカーが作動します）
KATO ハイパーD
KATO サウンドボックス
