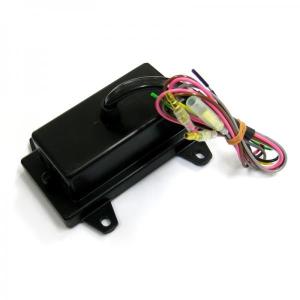

9240612 JB新型シーケンシャルウインカーリレー24V3連テール用(片側分)

●商品コード:9240612
●JANコード:4996568302402
●メーカー:日本ボデーパーツ工業(株)
●寸法:87×108×36
3連テールランプに装着可能なウインカーフラッシャーを流すためのリレーです。
※JB角型テール(リレー付き)に装着されているリレーです。
定格点滅サイクル(C/M):85C/M
駆動負荷:25
定格電圧:24V
無信号時電流:15mA

【配線仕様】
白コード:ウインカー1番
黄コード:ウインカー2番
緑コード:ウインカー3番
ピンクコード:バッテリー+(プラス)電源
黒コード:-(マイナス)アース
茶コード:ウインカー電源
グレーコード:リレーと止める場合(同時点滅される時)に-(マイナス)アースして下さい。通常は配線不要です。
