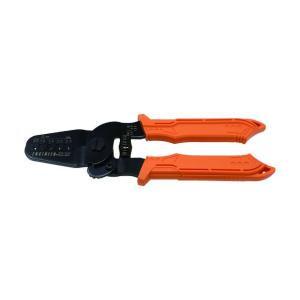

エンジニア(ENGINEER) 精密圧着ペンチ 小型端子用 PA-20

●特徴: ・ハーフピッチコネクタなど超小型端子の圧着に。 小型端子の精密圧着が可能。 ・芯線バレルと被覆線バレルを個別に圧着するため、さまざまなサイズの端子に対応。 ・圧着時の視認性が高く、失敗が少ない。 ・軽量・コンパクト設計。 ・4つのダイスを使い分けることで様々な端子の圧着に対応します ・肉薄仕上げで極小ピンの圧着に最適。 ・中・小型端子のに対応します。 ・4つのダイスを使い分ける事で、2.5~5mmピッチ相当までの端子の圧着に対応。 ●材質:高炭素鋼 ●ダイス(mm):(幅×高×厚):1.6×0.7×2.5、1.9×0.8×2.5、2.0×0.9×2.5、2.3×1.0×2.5 ●重量:137g 【入数】 1個 PA20

サイズ : 57X175X12mm
各ダイス幅 : 1.6mm、1.9mm、2.0mm、2.3mm
各ダイス高 : 0.7mm、0.8mm、0.9mm、1.0mm
各ダイス厚 : 2.5tmm、2.5tmm、2.5tmm、2.5tmm
各参考対応電線 : 0.32~0.64mmφ、0.51~0.81mmφ、0.64~1.02mmφ、0.81~1.29mmφ
各参考対応電線 : 0.08~0.33mm^2、0.21~0.52mm^2、0.33~0.82mm^2、0.52~0.82mm^2
各参考対応電線 : #28~22、#24~#20、#22~#18、#20~#18

特長■4つのダイスサイズを使い分けることにより、2.5〜5mmピッチ相当までの端子圧着に対応します。■圧着時の視認性が高く、圧着不良を防止します。■グリップは環境に優しいエラストマーで、耐油性に優れ、手によくフィットするデザイングリップです。■グリップは耐油性に優れ、環境に優しいエラストマーです。■手によくフィットするデザイングリップです。用途■小・中型ピンの圧着作業に。仕様■全長(mm)：175■圧着端子(［［MM2］］)接続端子用：0.08〜0.82■ダイス幅(mm)：1.6、1.9、2.0、2.3材質／仕上げ■本体:高炭素鋼■グリップ:エラストマーセット内容／付属品注意
