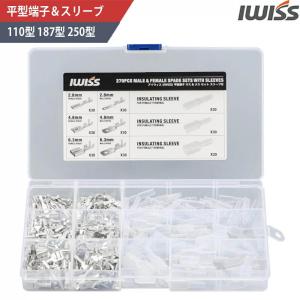

端子 セット 平型端子 ＆ スリーブ 110型 187型 250型

商品名 平型端子＆スリーブ オス・メス 計270個セット
適合電線 ・110型 20-16AWG / 0.50-1.25sq I ・187型 20-16AWG / 0.50-1.25sq I ・250型 16-14AWG / 1.25-2.00sq
コネクタセット内容 ・110型メス | ・187型メス | ・250型メス | ・110型オス | ・187型オス | ・250型オス | ・110型スリープ | ・187型スリープ |・250型スリープ
入数 数量1で各30個 合計120個
用途 スピーカー用端子、自動車電装系に
圧着方法 STEP 1：金属端子を圧着工具で仮押さえ
1．端子を電線に付ける前に、絶縁スリーブを先に通しておきます。
2．工具側のちょうど合いそうな「かしめ穴」をお選びください。
3．端子をダイスにセットします。ピンが外れないようヘッドを閉じて下さい。

STEP 2：被覆を挿入
1．ストリップしたワイヤーを端子の被覆バレル側から挿入します。
2．グリップを強く握って圧着します。
3．ラチェットを最後まで握り込めば圧着完了です。
4．更に強く握り込むとラチェットのロックが解除され、ヘッドが開きます。
5．状態を確認してから、スリープを引き上げて完了です。
