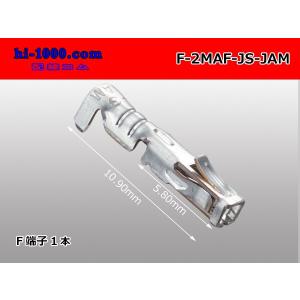

■JAM製JSシリーズ　F端子（Sサイズ）/F-2MAF-JS-JAM

JAM製JSシリーズ F側端子　JSシリーズのF側コネクタに対応いたします。
対応コネクタ　「JAM-JS」シリーズ
本商品はSサイズとなりAVSS/AVSSB/AVSSC0.3の電線に対応致します。
表記は端子１本の価格です。

■メーカー/シリーズ：JAM製JSシリーズ
■適応電線範囲：AWG22-30（〜0.3mm2）
■適応被覆外径：0.88-1.7mm

推奨圧着工具
　「PA-09」
　「PAD-11」PAD-11(導体部1.3mm　被覆部1.9mm)　使用電線AVSSC0.3f　（＊一例です、電線によって変化いたします。）

↓＊0.5sqの極薄被覆電線（AVSS）等をお使いの場合↓
　　　Lサイズ端子「F-2MA-JS-JAM-L」を別途ご用意しております。

モレックス製ミニフィットシリーズ（4.2mmピッチ）のコネクタに対応するメス端子です。

■メーカー：モレックス
■シリーズ：ニューミニフィット（4.2mmピッチ）
■適用電線サイズ： 0.2-0.8mm2（AWG18-24）
■電線被覆外径：1.3-3.1mm
■ストリップ長：3.0-3.5mm
■材質：黄銅/スズメッキ

モレックス製ミニフィットシリーズ（4.2mmピッチ）のコネクタに対応するオス端子です。

■メーカー：モレックス
■シリーズ：ニューミニフィット（4.2mmピッチ）
■適用電線サイズ： 0.2-0.8mm2（AWG18-24）
■電線被覆外径：1.3-3.1mm
■ストリップ長：3.0-3.5mm
■材質：黄銅/スズメッキ

矢崎総業管ヒューズホルダー用F端子0.5-1.25sq/F-KFUSE-8170-02

■適合するヒューズホルダ
・管ヒューズホルダーパーツ/KFUSE-1120
・管ヒューズホルダーパーツのみ（端子無）/KFUSE-1120-tr

ミニ管ヒューズホルダーには太すぎますので使用できません。
「ミニ管ヒューズホルダーパーツ/KFUSE-mini-1126」
「ミニ管ヒューズホルダーパーツのみ（端子無）/KFUSE-mini-1126-tr」
には使用不可。

M4mmネジに対応する丸形圧着端子です。
固定ネジを一旦完全に外して取り付けるタイプになります。用途に合わせてご使用下さい。
表記は端子1個の価格です。
対応「スリーブ」も別途用意しております。
「N-Sleeves-125-WH」白色
「N-Sleeves-125-RD」赤色
　必要に応じて別途お求め下さい。

●製品仕様
　素材：黄銅
　適用電線：1.25〜2.0sq
　ボルト穴径：M4mm

M5mmネジに対応する丸形圧着端子です。
固定ネジを一旦完全に外して取り付けるタイプになります。用途に合わせてご使用下さい。
表記は端子1個の価格です。
対応「スリーブ」も別途用意しております。
「N-Sleeves-125-WH」白色
「N-Sleeves-125-RD」赤色
　必要に応じて別途お求め下さい。

●製品仕様
　素材：黄銅
　適用電線：1.25〜2.0sq
　ボルト穴径：M5mm
　板厚：0.6mm

M6mmネジに対応する丸形圧着端子です。
固定ネジを一旦完全に外して取り付けるタイプになります。用途に合わせてご使用下さい。
表記は端子1個の価格です。
対応「スリーブ」も別途用意しております。
「N-Sleeves-125-WH」白色
「N-Sleeves-125-RD」赤色
　必要に応じて別途お求め下さい。

●製品仕様
　メーカー：矢崎総業
　素材：黄銅
　適用電線：0.5〜1.5sq
　ボルト穴径：M6mm

M8mmネジに対応するクワ形圧着端子です。
表記は端子1個の価格です。
対応「スリーブ」も別途用意しております。
「N-Sleeves-20-WH」白色
「N-Sleeves-20-RD」赤色
必要に応じて別途お求め下さい。

●製品仕様
　素材：黄銅
　適用電線：0.75-2.0sq
　ボルト穴径：M8mm
　板厚：0.5mm

JAM製オートヒューズホルダーに対応いたします。
ホルダー１セットで端子２個必要です。

■適応電線範囲　0.5-2.0mm2（AWG14-20）
■推奨圧着工具　「PAD-13」「P-706」等

＊表記は端子1本の価格です。
JST製エアバッグコネクター用F端子です。

■メーカー/シリーズ：JST製/SQS,SQHシリーズ
■対応電線：0.3-0.5mm2
■被服外径：1.0-1.6ミリ
