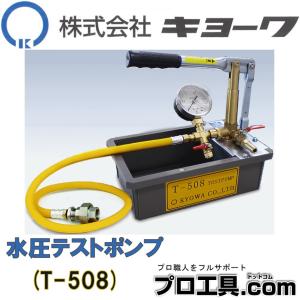

キョーワ 手動 テストポンプ T-508 水圧 (送料区分：D)

【メーカー】
キョーワ
【品番】
T-508
【特長】
●ハンドポンプの究極を目指した新機構!従来商品より簡素化し、整備・点検が安易に行えます。
●上水と配管の間にこのポンプを取り付けるだけで配管に送水でき、配管内の空気抜きも簡単に行えます。
●逆止弁により片手で操作ができます。
●従来商品より簡素化し、整備・点検が安易に行えます。
●圧力計は見やすい75φ×2.5Mpaを使用。
●小型軽量を極限まで行いました。
●配管送水に工具は不要です。

キョーワ(KYOWA)　テスター　手動テストポンプ　T-508　2.5Mpa圧力計付　水圧テストポンプ
■商品番号・規格：T-508
実用新案登録済・意匠登録済　技術のキヨーワがハンドポンプの究極を目指した新機構！！

キョーワ(KYOWA)　テスター　手動テストポンプ　T-508　2.5Mpa圧力計付　水圧テストポンプ
■商品番号・規格：T-508
実用新案登録済・意匠登録済　技術のキヨーワがハンドポンプの究極を目指した新機構！！

製品仕様 最高圧力 1回吸水量 水槽容量(材質) 圧力計 プランジャー径 ストローク 大きさ 重量 Mpa c.c. L mm mm 長×巾×高(mm) kg 2.5 13 4.5(ポリタンク) 2.5Mpa圧力計付 22 35 320×200×270 3 構造図 NO 部品名 個数 NO 部品名 個数 NO 部品名 個数 1 プランジャー 1 16 クロスゲージ台 1 31 水槽 1 2 Oリング 2 17 ニップル　1/4 1 32 止水栓（テスト用） 1 3 シリンダーパイプ 1 18 圧力計 1 33 銘板 1 4 ボルト 4 19 パッキン 2 34 銘板 1 5 吸水弁球 1 20 ボールバルブ（オス・メス） 1 35 銘板 1 6 シリンダースタンド 1 21 支持ピン 2 36 吸水金具 1 7 吸水ホース 1 22 サポート 1 　 　 　 8 ストレーナ金具 1 23 支点ピン 1 　 　 　 9 ストレーナ 1 24 スナップリング 3 　 　 　 10 Oリング 1 25 ハンドル 1 　 　 　 11 バルブシート 1 26 グリップ 1 　 　 　 12 ストップバルブ 1 27 ボールバルブ（オス・オス） 1 　 　 　 13 バネ 1 28 耐圧ホース 1 　 　 　 14 Oリング 1 29 ブッシング（1/2×1/4) 1 　 　 　 15 バルブジョイント 1 30 ユニオン継手（1/2） 1 　 　 　 ※製品改良のため仕様は予告なく変更することがあります。テスター　手動テストポンプ　T-508　JANコード 4546420560008
