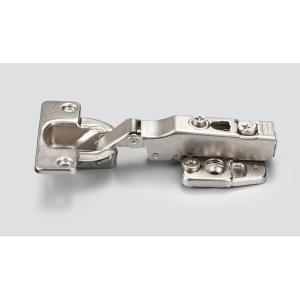

スライド丁番 厚扉用 H151 LAMP スガツネ H151-26/27T 27mmかぶせ

商品詳細 メーカー スガツネ工業 / LAMP 商品名 スライド丁番H151 厚扉用 全かぶせ(最大27mm※出荷時25mm) 品番 H151-26-27T 仕様 キャッチなし 開き角度 94度開き カップ径 φ40mm 堀込深さ 14mm 推奨扉厚 20-30mm 材料 鋼 特長 扉の三次元調整ができます（前後＋3/−0.5 mm、かぶせ量〔左右〕＋2/−4 mm、上下±2 mm〔別売の151シリーズ座金で調整〕） ご注意 ●本商品は「スライド丁番本体のみ」の販売です。マウンティングプレート(座金)は別売りです。 ●ダンパー機能付仕様と、キャッチなし・キャッチ付仕様との併用は推奨しません。 ●2 mm厚のマウンティングプレートを使用する際は、扉と側板が干渉するため、カット量を5 mmにしてください。 ●扉開時に奥側に入りこみます（軌跡図にてご確認ください）。取付ビス付属ニッケル＋丸皿タッピングネジ 3.5×16 H151型(厚扉用) スライド丁番シリーズ インセット仕様 H151-26-0Tキャッチなし H151-C26-0Tキャッチ付 H151-D26-0Tダンパー内蔵 H151型(厚扉用) スライド丁番シリーズ 半かぶせ仕様 H151-26-18Tキャッチなし H151-C26-18Tキャッチ付 H151-D26-18Tダンパー内蔵 H151型(厚扉用) スライド丁番シリーズ 全かぶせ仕様 H151-26-27Tキャッチなし H151-C26-27Tキャッチ付 H151-D26-27Tダンパー内蔵 H151型(厚扉用) スライド丁番用座金 150-P4W-32TH※0mm座金 150-P6W-32TH※0mm座金 150-P4W-32TH＋2※2mm座金 150-P4W-32TH＋4※4mm座金 ※0mm座金はインセット丁番には使用できません。H151型(厚扉用) スライド丁番シリーズ インセット仕様 H151-26-0Tキャッチなし H151-C26-0Tキャッチ付 H151-D26-0Tダンパー内蔵 H151型(厚扉用) スライド丁番シリーズ 半かぶせ仕様 H151-26-18Tキャッチなし H151-C26-18Tキャッチ付 H151-D26-18Tダンパー内蔵 H151型(厚扉用) スライド丁番シリーズ 全かぶせ仕様 H151-26-27Tキャッチなし H151-C26-27Tキャッチ付 H151-D26-27Tダンパー内蔵 H151型(厚扉用) スライド丁番用座金 150-P4W-32TH※0mm座金 150-P6W-32TH※0mm座金 150-P4W-32TH＋2※2mm座金 150-P4W-32TH＋4※4mm座金 ※0mm座金はインセット丁番には使用できません。

ビス・座金は別売りです。
94度開き
キャッチなし
最大27mmかぶせ(出荷時25mm)
カップ径 φ40 掘込深さ 14mm 推奨扉厚 20-30mm 仕上 ニッケルめっき 材料 鋼
